K87(基板対電線用)

  • RoHS・ELV
    指令対応
  • 色違い品による
    誤嵌合防止機能対応

※掲載情報は予告なく変更する場合がありますのでご了承願います。
また、本カタログに掲載されている寸法図は参考ですので、ご使用にあたっては仕様書のご請求をお願いします。

性能仕様

  1. ピッチ3.0mm
    タイプ ストレート(2列)
    極 数4,6,8,12,14,26,28
    適合基板t = 1.6mm
  2. 定格電流3A Max
    定格電圧150V
    使用温度範囲-40 ~125℃

特徴

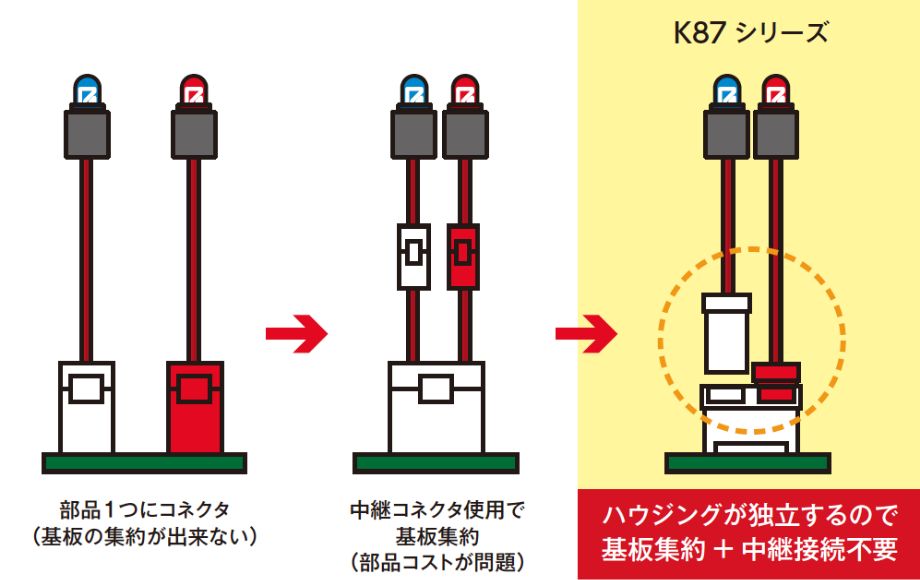

  • 複数のヘッダを集約し基板の小型化に貢献
  • 中継コネクタ削減に貢献
  • キー構造により誤嵌合の防止
  • 複数機能を備えたサイドリテイナ構造
    (例:サイドリテイナで色違いハウジングを連結し多極として嵌合も可能)
  • ポッティング高さ6.1㎜を確保

製品動画

品番リスト

Female_Contact
172871-M2
172872-M2
Female_Housing
K8720-9102-S2C1
K8720-9102-S2C2
K8720-9102-S7C1
K8720-9102-S7C2
K8720-9104-S2C2
K8720-9106-S7C1
K8720-9202-S1C1
K8720-9202-S6C1
K8720-9202-S6C2
K8720-9204-S6C1
K8720-9206-S1C1
K8720-9302-S3C2
K8720-9302-S8C2
K8720-9304-S3C1
K8720-9304-S8C2
K8720-9306-S8C1
K8720-9402-S4C1
K8720-9402-S4C2
K8720-9402-S9C1
K8720-9402-S9C2
K8720-9404-S4C2
K8720-9406-S4C1
K8720-9702-S5C1
K8720-9702-S5C2
K8720-9706-S5C1
Header_Assy
K8710A-9204-A
K8710A-9206-A
K8710A-9208-A
K8710A-9212-A
K8710A-9214-A
K8710A-9226-A
K8710A-9226-B
K8710A-9228-A
Retainer
K8790-9502
K8790-9504
K8790-9506

技術情報請求一覧

以下のチェックボックスを適宜選択の上、
「この製品の情報を申請する」を押してください
※最大10件まで選択いただけます
閉じる 拡大・縮小
シリーズ名 タイプ 仕様書(JP) 仕様書(EN)
K87(基板対電線用) ストレート(2列)
品番 分類 タイプ 極数 2D(JP) 2D(EN) 3D(STEP) 3D(IGES)
172871-M2フィメールコンタクト--
172872-M2フィメールコンタクト--
K8710A-9204-Aヘッダアッセンブリ ストレート(2列)04
K8710A-9206-Aヘッダアッセンブリ ストレート(2列)06
K8710A-9208-Aヘッダアッセンブリ ストレート(2列)08
K8710A-9212-Aヘッダアッセンブリ ストレート(2列)12
K8710A-9214-Aヘッダアッセンブリ ストレート(2列)14
K8710A-9226-Aヘッダアッセンブリ ストレート(2列)26
K8710A-9226-Bヘッダアッセンブリ ストレート(2列)26
K8710A-9228-Aヘッダアッセンブリ ストレート(2列)28
K8720-9102-S2C1フィメールハウジング02
K8720-9102-S2C2フィメールハウジング02
K8720-9102-S7C1フィメールハウジング02
K8720-9102-S7C2フィメールハウジング02
K8720-9104-S2C2フィメールハウジング04
K8720-9106-S7C1フィメールハウジング06
K8720-9202-S1C1フィメールハウジング02
K8720-9202-S6C1フィメールハウジング02
K8720-9202-S6C2フィメールハウジング02
K8720-9204-S6C1フィメールハウジング04
K8720-9206-S1C1フィメールハウジング06
K8720-9302-S3C2フィメールハウジング02
K8720-9302-S8C2フィメールハウジング02
K8720-9304-S3C1フィメールハウジング04
K8720-9304-S8C2フィメールハウジング04
K8720-9306-S8C1フィメールハウジング06
K8720-9402-S4C1フィメールハウジング02
K8720-9402-S4C2フィメールハウジング02
K8720-9402-S9C1フィメールハウジング02
K8720-9402-S9C2フィメールハウジング02
K8720-9404-S4C2フィメールハウジング04
K8720-9406-S4C1フィメールハウジング06
K8720-9702-S5C1フィメールハウジング02
K8720-9702-S5C2フィメールハウジング02
K8720-9706-S5C1フィメールハウジング06
K8790-9502リテイナ02
K8790-9504リテイナ04
K8790-9506リテイナ06
